Ovládací prvky pro stroje Giovenzana

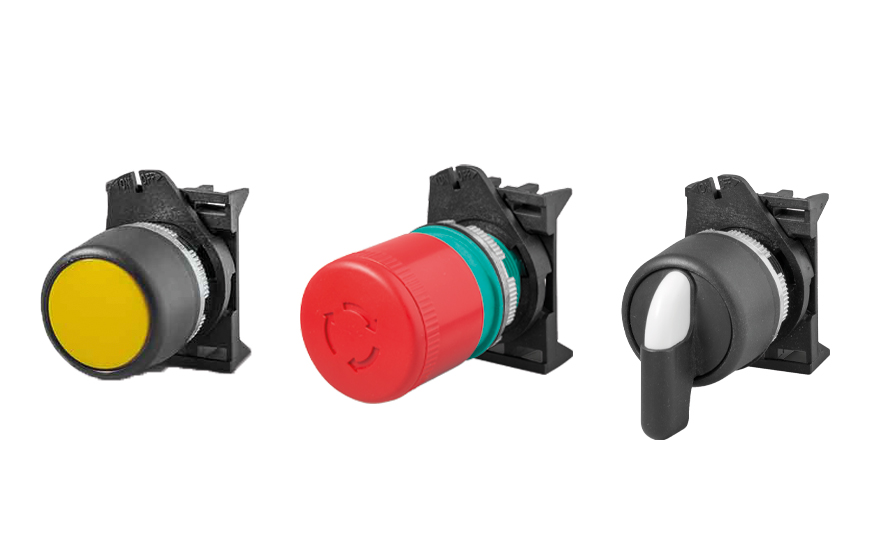

V tomto článku si přiblížíme řadu ovládacích prvků PEGASUS, takto řada zahrnuje:
TLAČÍTKA
OTOČNÉ PŘEPÍNAČE
STOP TLAČÍTKA
Ovládací prvky o průměru Ø22 mm vyhovují nejpřísnějším bezpečnostním normám (IEC / EN 60947-5-1) a jsou ukázkovým standardem pro techniky po celém světě. A to zejména díky svým neomezeným možnostem v přizpůsobení.
VYUŽITÍ
Komponenty série Pegasus lze používat v průmyslové automatizaci, v rozváděčích i na vnější straně strojů, v signalizačních panelech i potravinářských strojích (jako jsou kráječe, mlýnky na maso, plničky lahví, …)
SPECIFIKACE
Stupeň krytí IP65
Uzpůsobeno pro upevnění v otvorech o Ø22 mm
Tloušťka panelu pro montáž od 1 do 6 mm
Zub proti protáčení (pokud není použit, lze jej snadno odstranit pomocí šroubováku)
Modulární kombinovatelnost
Vrtací šablona podle IEC / EN60947-5-1, CENELEC EN50007
Individuální provedení se zákaznickými symboly
TYPY TLAČÍTEK A DALŠÍCH PRVKŮ SÉRIE PEGASUS:
- barevná plochá tlačítka bez podsvícení (bez aretace i s aretací), vystouplá tlačítka bez podsvícení, STOP tlačítka ø40 s aretací
- barevná plochá tlačítka s podsvícením (bez aretace i s aretací), vystouplá tlačítka s podsvícením a s aretací
- barevné hlavice signálek
- LED signálky pro napětí od 6V AC/DC do 380V AC v barvách: červená, zelená, žlutá, modrá a bílá
- multifunkční tlačítka bez podsvícení: v duálním a rozšířeném duálním provedení
- multifunkční tlačítka s podsvícením: v duálním a rozšířeném duálním provedení
- otočné spínače: se 2 nebo 3 pozicemi, páčkami různých velikostí, se 2 nebo 3 pozicemi na klíč
- joysticky v IP65 o velikosti 53 nebo 80 mm: od 2 do 4 pozic, s pružinovým návratem nebo aretací
- STOP tlačítka (hříbky): ø30, 40 nebo 60 mm, s aretací, s uvolněním tahem, vizuální signalizací, s klíčem
- kontaktní bloky: NO nebo NC, se svorkami na šroub, k nacvaknutí nebo pro tištěné spoje
- STOP tlačítka (hříbky) o ø90 mm pro kontrolní stanoviště: stupeň krytí IP66, dvojitá izolace, až 3 kontaktní bloky, se třemi otvory pro kabel (Pg 13,5 / M20), pro okolní teplotu > provoz: -25 + 70 °C a skladování: -30 + 70 °C, splňující normy ochrany klimatu: IEC 68 2-3, 2-30 a se svorkami odpovídající referenční normě: EN 50013
TLAČÍTKOVÉ OLVÁDAČE S IP65, PODLE EN ISO 13850
- Všechny ovládací prvky splňují příslušné evropské normy.
- EN ISO 13850: Bezpečnost strojů - Tlačítka nouzového zastavení, funkční vlastnosti - Pokyny pro konstrukci.
- IEC / EN6097-5-1.
- Splňují normu IEC / EN60204-1: Bezpečnost strojů - Elektrické obvody strojů - Obecné pokyny.
- Tlačítka jsou navržena tak, aby zajistila spolehlivý provoz a zastavení nebo zablokování v poloze aktivace. Kombinace přepínání NC kontaktů s přítomností indikátoru "status" u některých modelů zaručuje vysoký stupeň spolehlivosti a účinnosti.
PŘÍSLUŠENSTVÍ
Pro produktovou řadu PEGASUS jsou k dispozici následující příslušenství:
- Montážní adaptér DIN Rail;
- ochranné kryty;
- centrální kontakt;
- upevňovací klíč / nástroj pro demontáž žárovek;
- Těsnící zátky pro otvory ø22,5 mm;
- konektory Faston a konektory pro desky plošných spojů;
- podpora kontaktů;
- Nouzový dorazový kroužek;
- štítek a štítek legendy.
Přednosti produktů Giovenzana PEGASUS
Kvalitní designové i technické zpracování.
Snadná montáž na panel pomocí jednoduchého montážního přípravku
Matice pro uchycení na panel jsou kovové – nepraskají.
Snadná a rychlá montáž adaptéru pro kontaktní a podsvětlovací bloky: pouhým posunutím páčky na tlačítku uzavřeme nebo otevřeme bajonetový mechanismus.
Kontaktní bloky mohou být kombinovány pro zapojení vedle sebe (v adaptéru pro tři nebo pět bloků), a také za sebou.
Kontaktní bloky jsou univerzální pro několik produktových skupin a existují v provedení: se šroubovým upevněním vodičů, s pružinovým upevněním vodičů a pro zapájení do plošných spojů.
Kontaktní bloky jsou barevně odlišeny: zelený = NO, červený = NC. Žlutá barva je použita na podsvětlovacích blocích.
Napište nám! Náš obchodní zástupce pro vaši společnosti vytvoří nabídku na míru. Produkty naleznete také v ESHOPU.
10/06/2019
